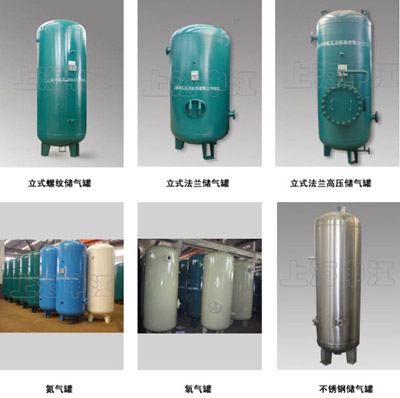

储气罐作为空气压缩机的一个后配置,它能储存一定量的空气,且输出之压比较平稳,同时能降低气路中的温度,除去一部分水、灰尘、杂质,减少冷冻式干燥机的负荷。 申江牌储气罐采用高品质材料作原料,利用先进的焊接技术作业,通过了ISO9001认证,能通过任何安全检查。随机附储气罐序列号的《安全许可证》
常规、常压储气罐0.3M3--5M3-技术参数
序号 | 规格 |
设计 温度 °C |
容器总高 H1 |
容器 内径 Φ |
进气口 | 出气口 | 支座 |
安全阀 接口 |
排污阀 接口 |
|||||
容积/工作压力 | H2 | DN | 螺纹式 | H3 | DN | 螺纹式 | D | d | ||||||
1 | 0.3/0.8 | 110 | 1594 | 550 | 642 | 50 | Rp1½ | 1242 | 50 | Rp1½ | 400 | 20 | Rp3/4 | R1/2 |
2 | 0.3/1.0 | 1594 | 642 | 1242 | ||||||||||
3 | 0.3/1.3 | 1598 | 644 | 1244 | ||||||||||
4 | 0.3/1.6 | 1598 | 644 | 1244 | ||||||||||
5 | 0.6/0.8 | 110 | 1905 | 700 | 680 | 65 | Rp1½ | 1550 | 65 | Rp1½ | 490 | 24 | Rp3/4 | R1/2 |
6 | 0.6/1.0 | 1907 | 681 | 1551 | ||||||||||
7 | 0.6/1.3 | 1909 | 682 | 1552 | ||||||||||
8 | 0.6/1.6 | 1907 | 681 | 1551 | ||||||||||
9 | 1.0/0.8 | 110 | 2325 | 800 | 690 | 65 | Rp1½ | 1920 | 65 | Rp1½ | 560 | 24 | Rp1 | R1/2 |
10 | 1.0/1.0 | 2327 | 691 | 1921 | ||||||||||
11 | 1.0/1.3 | 2331 | 693 | 1923 | ||||||||||
12 | 1.0/1.6 | 2327 | 691 | 1921 | ||||||||||
13 | 1.5/0.8 | 110 | 2562 | 900 | 751 | 65 | Rp2" | 2116 | 65 | Rp2" | 630 | 24 | Rp1 | R3/4 |
14 | 1.5/1.0 | 2564 | 752 | 2117 | ||||||||||
15 | 1.5/1.3 | 2562 | 751 | 2116 | ||||||||||
16 | 1.5/1.6 | 2566 | 753 | 2218 | ||||||||||
17 | 2.0/0.8 | 110 | 2782 | 1000 | 761 | 80 | Rp2" | 2321 | 80 | Rp2" | 700 | 24 | Rp1¼ | R3/4 |
18 | 2.0/1.0 | 2786 | 763 | 2323 | ||||||||||
19 | 2.0/1.3 | 2782 | 763 | 2321 | ||||||||||
20 | 2.0/1.6 | 2786 | 76 | 2323 | ||||||||||
21 | 2.5/0.8 | 110 | 3302 | 1000 | 761 | 80 | 2841 | 80 | 700 | 24 | Rp1¼ | R3/4 | ||
22 | 2.5/1.0 | 3306 | 763 | 2843 | ||||||||||
23 | 2.5/1.3 | 3302 | 761 | 2841 | ||||||||||
24 | 2.5/1.6 | 2836 | 788 | 2348 | ||||||||||
25 | 3.0/0.8 | 110 | 2944 | 1200 | 872 | 80 | 2432 | 80 | 906 | 24 | Rp1½ | R3/4 | ||
26 | 3.0/1.0 | 2942 | 871 | 2431 | ||||||||||
27 | 3.0/1.3 | 2946 | 873 | 2433 | ||||||||||
28 | 3.0/1.6 | 2946 | 890 | 2450 | ||||||||||
29 | 4.0/0.8 | 110 | 3032 | 1400 | 911 | 100 | 2471 | 100 | 1050 | 24 | Rp1½ | R3/4 | ||
30 | 4.0/1.0 | 3032 | 911 | 2471 | ||||||||||
31 | 4.0/1.3 | 3036 | 913 | 2473 | ||||||||||
32 | 4.0/1.6 | 3040 | 915 | 2475 | ||||||||||
33 | 5.0/0.8 | 110 | 3702 | 1400 | 911 | 100 | 2991 | 100 | 1050 | 24 | Rp2 | R1 | ||
34 | 5.0/1.0 | 3702 | 911 |
2991 |
||||||||||
35 | 5.0/1.3 | 3726 | 913 | 3013 | ||||||||||
36 | 5.0/1.6 | 3730 | 915 | 3015 |
更多产品信息请联系上海统将实业有限公司的专业销售
