(终端用户必看)昆西空压机运输→安装实用手册

发布日期: 2018-08-25 18:04:36 编辑: master 浏览量: 1388

昆西空压机作为生产中必须的动力源在成产过程中起着非常重要的作用正确运输、安装、使用、保养、维护昆西空压机保证昆西空压机稳定高效运行的关键。现在上海统将实业有限公司的专业工程师就和大家一起分享以下经验。

昆西空压机的运输要求

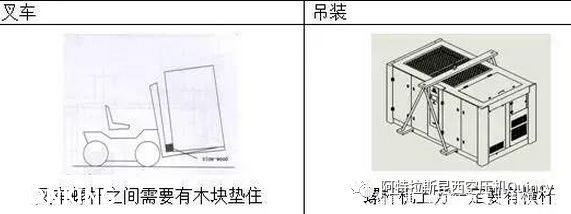

昆西空压机在安装前需要放置在指定位置,在运输放置过程中可以使用叉车或者吊装的方式进行运输放置,但是需要注意操作方式需按下图展示要求进行。





如果不按照要求进行运输可能会导致机组变形、结构扭曲,影响机组的使用,出现故障。

1. 拆开顶部盖板,露出机组吊装部位

2. 使用吊钩直接吊装

通过以上两个步骤,昆西空压机就可完成吊装,方便安全。



昆西空压机的安装

1.地基要求

昆西空压机的安装要求,必须是整机安装在平整的地面上,并用地脚螺栓固定;若不能满足以上安装条件,可用1cm厚度的橡胶垫平铺在机器下方,目的是减少机组在运行过程中产生的共振。

地基不平整或者硬度不够,运转过程中会出现机组扭曲、变形,导致冷却器开裂、管道撕裂,机组无法运行等现象,严重时甚至会出现事故。

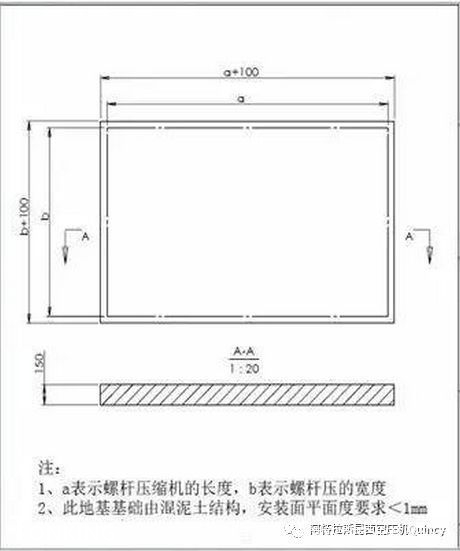

正确安装见下图







2.空间安装

昆西空压机需要放置的通风、宽敞的环境中,四周至少需要保留800mm的维护保养空间。

过于狭小的空间会影响机组的正常运行和维护保养。

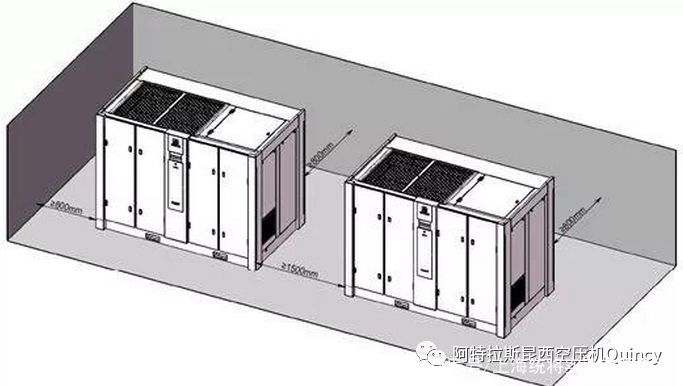

正确的安装位置空隙▼:

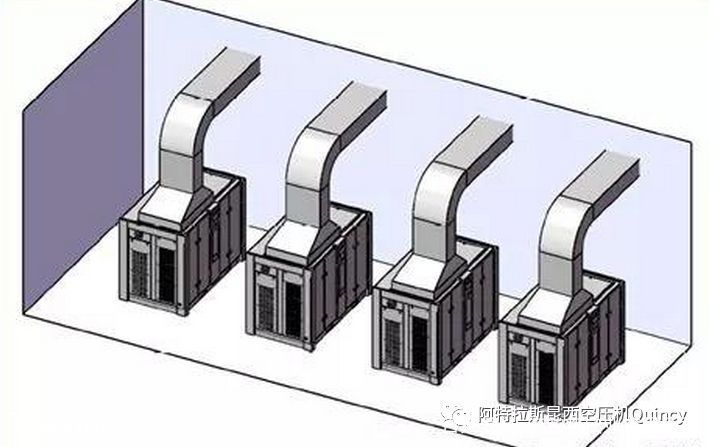

机组排风

作为昆西空压机的冷却热风必须由管道排出空压机房外面,保持空压机房的合适温度。

如果昆西空压机房没有通风设计或通风设计不合理,空压机排出的热量会促使空压机房迅速升温,机房高温将导致机组高温频繁跳机。







空压机组配置及管道安装要求

每台昆西空压机必须需配置储气罐,根据需要配置冷干机、过滤器等配套设备。相关安装要求如下:

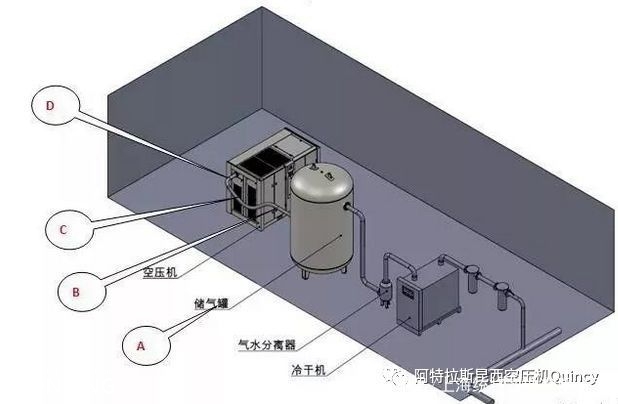

A)配套设备安装顺序要求如图,“空压机→储气罐→气水分离器→冷干机”的安装顺序能有效利用气体流动特性提前排出水分降低冷干机负荷。

B)昆西空压机和储气罐之间需要软管连接,储气罐的进出气遵循下进上出原则。

C)昆西空压机出口管道需往下倾斜,防止冷却水回流。

D)昆西空压机出口处建议安装截止阀或者止回阀,防止共用管道的机组相互影响。

 此方法同样适用于其它品牌机器。
