热能回收系统

空压机热能回收系统

如果您正在寻找高效的昆西空压机配套设备,昆西空压机 QUINCY 可以满足您的需求.拥有先进的旋转螺杆空气压缩机技术,昆西空压机作为可靠的压缩空气来源,适用于各种工业应用.昆西空压机的低成本和高可靠性将对您公司的生产成本产生积极的影响!

总体初步介绍
  • 标准安静的外围
  • 8000小时优质合成液
  • 集成烘干选项
  • 低油携带
  • 油罐安装选项
进一步了解
  • 高效进气过滤器
  • 长寿命的V型皮带驱动
  • 蓝色5年保修与启动
  • TEFC电机,ip55启动
产品被浏览次数2050

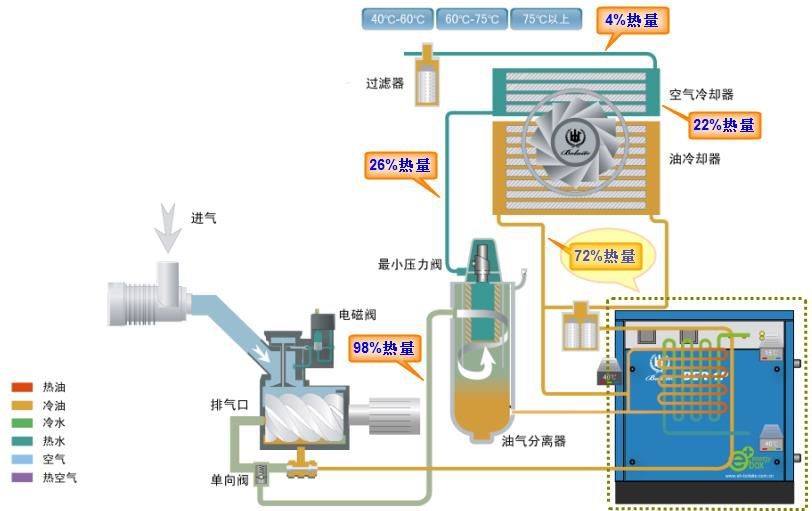

什么是空压机余热(热能)回收?

空压机在运行过程中,绝大多数消耗的电能被转化成热能,其中:2%的电能转化成热能后辐射损失;4%的电能转化成热能残留在压缩空气内,并进入工厂的空气管道中;94%的电能转化成压缩热,通过冷却介质(油,水或风)带走。


对于喷油螺杆空压机来说,大部分的压缩热量都通过润滑油系统散失掉了。设计能量回收 (Energy Recovery) 系统正是为了在不对压缩机性能产生任何负面影响的前提下,将上述大部分热量转换为温水或热水进行回收。这些水可用于各种应用领域。


理论上,压缩过程中所产生的压缩热能,其中大约 94%可以被回收。能量回收装置正是为了在对压缩机性能不产生任何负面影响的前提下,以热水或热风的形式回收以上绝大部分的热能,回收率在实际实践过程中,可达输入轴功率的70%~90%。回收的热能可以生产出70度到90度的高品位热水,广泛运用于工厂的生产和生活,部分或完全取代原有的加热系统(如电加热,燃油燃气锅炉,蒸汽加热等),如:电子行业的纯水加热,厂房和办公区的取暖,洗澡等生活用水加热,钣金生产线喷漆之前的脱脂清洗,印染行业的染料加热,零部件装配前的清洗液加热,恒温恒湿空间空调的加热加湿空压机等。


空压机余热回收是利用热交换器回收空压机余热,它主要回收空压机由电能转化为机械能所产生的热量,回收方式通过油管路余热回收为主,气管路回收为辅。


空压机余热回收通过几种路径:空压机热泵、空压机余热回收机、空压机热能转换机、空压机热水器等。



昆西热能回收系统


由 Atlas Copco 集团协助设计,可适合于所有喷油螺杆压缩机,可确保空压机的运行稳定性,自动控制监测进出水温度 ;并能对输出热水温度进行精确控制,提供空压机热能回收改造的整体解决方案和同等原厂质保服务,投资成本低,收益高。



热能回收系统特点


对于喷油螺杆压缩机,大约 90% 的能耗转换成压缩热后流失,热能回收系统能够保证在对压缩机性能不产生任何影响的前提下,以热水或温水的形式回收大约70% 的能量,可为用户节约大量能源。



余热回收装置特点

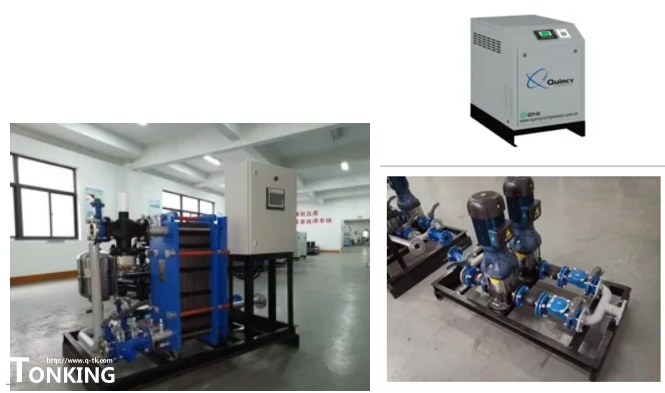

标准版本机型使用 Danfoss 板式换热器,板材316L,换热效率高,泄漏率低。油路使用进口机械式温控阀,自带温度设定旁通功能,保证空压机运行稳定,提供整体解决方案,可选配二次换热循环泵组、热水泵组等辅助装置。


ER 空压机余热回收


空压机余热回收装置能将空压机压缩产生的大部分热能进行回收利用,转化为生产和生活所需的热水使空压机“恒温工作”(相当于给空压机做水冷工程),延长空压机的“使用寿命”,提高空压机的“打气量”,延长空压机的“消耗品”的更换周期。帮助企业节约能源消耗,减少二氧化碳的排放,具有良好的经济、环境和社会效益。


热水应用

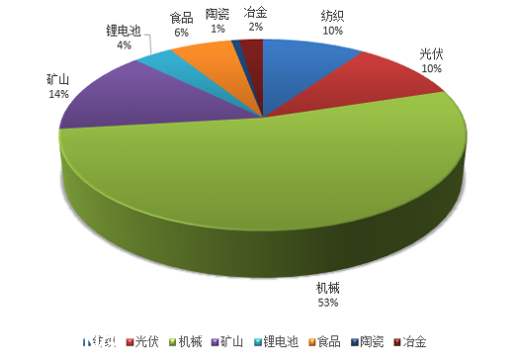

生活用水,如洗澡热水等,工业介质加热,清洗和卫生设施清洁,锅炉补水预加热,中央空调系统提供热水,热水供暖。当前昆西ER(余热回收)在不同行业销售总体分布情况如下所示:


客户收益


空压机在工作时产生大量的余热,以往都被散热器和散热风扇排往空气中没有利用此热能,反而造成运营成本高和环境污染,现空压机热能转换机将余热回收利用于加热,成为企业工业用水、恒温用水、锅炉预热水、员工冲凉用水、热水空调等从而解决了企业为使用热水的长期经济负担。


空压机工作时机油温度通常在80~100℃之间,热能转换机充分利用了工作时的余热,在机油管及油气分离器出口(未经散热器之前)接入热能转换机连接循环保温水塔进行循环,所需(45~75℃可调)的温度通过温控系统、输送系统输送到供给水的保温水塔(1天温差5℃左右)进行连接使用


空压机热能回收机充分利用空压机工作时的余热,空压机风冷部分散热风机或散热器(因油温、气温降低在75~85℃合适的条件下)自动停用,同时可冷却空压机产生出来的气体,减少了干燥机的工作负荷从而达到空压机、干燥机省电、节能、环保、减排、降低磨损、延长寿命、安全可靠的目的。由于热能转换机和热水输送泵的功率或用电量<空压机风冷部分散热风机功率或用电量.,所以空压机热能转换机能达到"0"成本运行.


节约能源,大约可回收 90% 的能耗,降低空压机运行温度,延长使用寿命,安装方便、快捷。

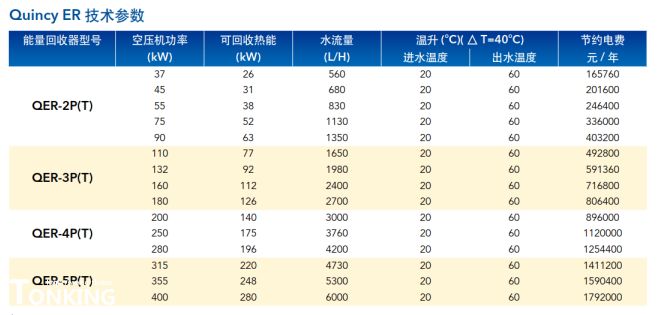

技术参数


备注:

-P-不锈钢板式换热器:千管壳式换热器


-可回收热能为理论值,实际流量与压缩机功率、加载率、进出水温度有关


-节约电费基于压缩机全加载、24小时运行,电费按0.8元/KWH计算所得。

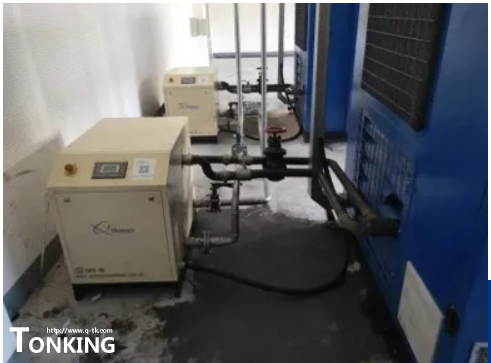

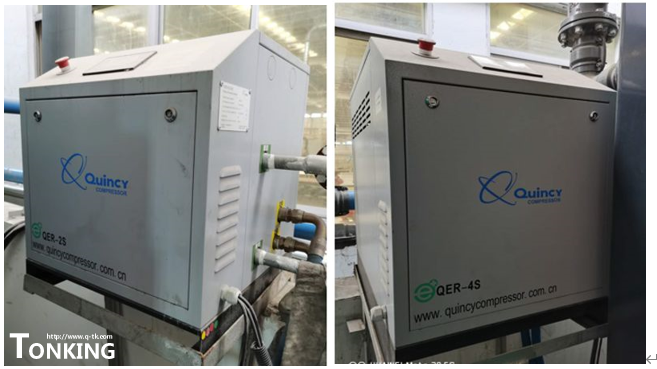

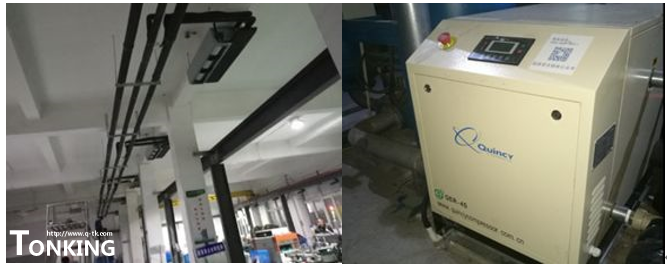

家具行业


1台132kW空压机,1台37kW空压机

配1台QER-4S,1台QER-2S

主要用于车间加温




家电行业


2台160kW空压机

配2台QER-5S

用于150名员工用水,洗澡用

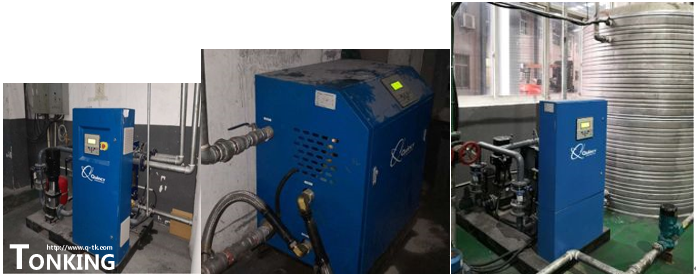

金属制造


1台空压机

配1台QER-4S,1台泵组,一台二次板换,产生热水供金属制品清洗

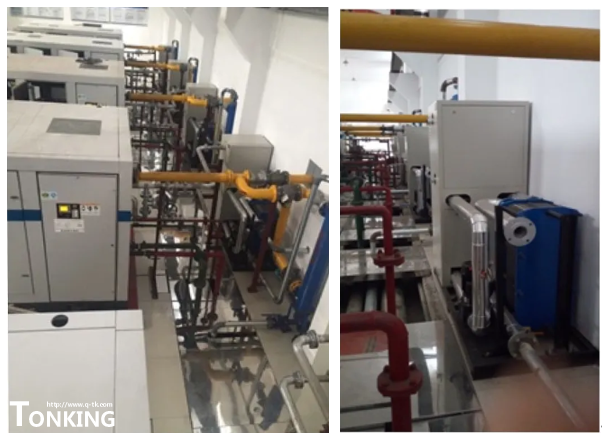

煤炭行业


4台160kW空压机

配一体式二次换热机组产热水用于员工洗澡使用





纺织行业


1台110kW空压机

配1台QER-4S

用于产生热水供热提升800平车间温度




电池行业


4台110kW空压机

配4台QER-4S

加一台二次换热机组用于产生热水供车间工艺水池






统将提供


篇幅有限,以上仅仅是部分案例。

精确的节能测算和投资回报率分析,科学、可靠的设计方案整体解决方案,持续的服务及升级。

想要了解更多的昆西空压机余热回收装置行业应用,请拨打电话:021-34628785或13801678962.18018671678
