扒一扒你所不知道的昆西空压机常识

发布日期: 2018-09-10 13:28:29 编辑: master 浏览量: 373

空压机市场品类繁多,国产的,进口的纷至沓来。在面对林林种种的空压机时,很多客户会茫然。上海统将实业有限公司为客户考虑到这一点,特针对昆西空压机特点给各位详细介绍下昆西空压机的编号原则,相关的空压机系统配置。通过上海统将实业有限公司专业的工程师详细的介绍,希望能让每一位想要了解昆西空压机的同仁都能掌握控制流程图的识图方法并在生产实践中加以运用。

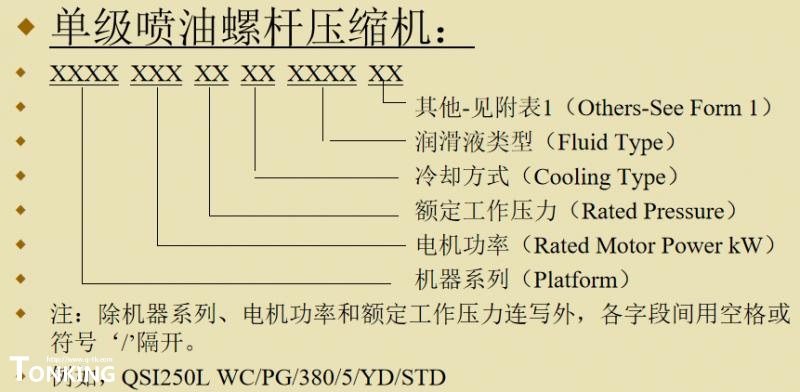

1.昆西空压机的分类和编号




2.昆西空压机的机器系列(Platform):由3个字符组成,基本的机器系列有:

QSIQGDQGFQGVQGVI

设计平台(Design Platform)

QSI – 直接引用BMA current系列表示方法

QGD Quincy Global  Direct drive series_昆西全球化设计直接驱动系列产品

QGF Quincy Global Fighter series_昆西全球化设计冲击系列产品

QGV Quincy Global VFD-drive series_昆西全球化设计变频控制系列产品

QGVI BMA current vacuum pump系列国产化表示方法



3.昆西空压机额定工作压力(Rated Pressure):

工作压力由1~2个大写英文字母组成,其表示的意义如下:

VL——50TorrReference)真空泵

LL——4bar / 60psig

L ——7 bar / 100psig

H ——8 bar / 116psig

HH——10 bar / 145psig

XH——12 bar / 175psig

VH——14.5 bar / 210psig



4.空压机常用术语

排气量(容积流量):也叫供气量或输气量,指单位时间内压缩机排出的气体容积换算到吸气状态的值,既压缩机输送的自由空气容积值。实际操作中我们经常会用到两个概念:实际排气量(m3/min or acfm or FAD), 标准排气量(nm3/min or scfm)

标准状态:0.1MPa/20/0RH

轴功率(BHP/KW)----压缩机主轴上输入的功率。

比功率-----单位容积流量所消耗的功率。单位KW/(m3/min)

排气压力---指最终排出压缩机的气体压力,在某些场合,也称为“背压力”。单位:MPa/bar/psig/psia

标准大气压---在北纬45o,温度15℃时,大气层作用于海平面上压力,其值为:1.013x105Pa,即1atm= 1.013x105Pa

排气温度和供气温度---压缩机末级排出气体的温度;供气温度指机组(带后冷)出口温度。单位:℃或oF

1m3/min=35.3cfm;  1cfm=0.0283m3/min

1MPa=106Pa=10bar; 1bar=14.5psi

1atm=14.7psi=760mmHg=29.9inHg

T(oF)=1.8*t()+32; T(K)= t()+273; T(R )= T(oF )+273



5.常用标准

GB4980 《容积式空气压缩机噪声声功率级的测定-工程法》

GB7022《容积式空气压缩机噪声声功率级的测定-简易法》

GB10892 《固定的空气压缩机安全规则和操作规程》

JB/T6430《一般用喷油螺杆空气压缩机》

JB8524 《容积式压缩机 安全要求》

CAGI/PNEUROP PN2CPTC2

ASME PTC-9
