昆西空压机控制器功能及技术参数分解

发布日期: 2018-12-19 11:03:37 编辑: master 浏览量: 540

今天,上海统将实业有限公司的小编总结了下昆西空压机控制器功能及技术参数的相关资料,在此和广大关注的空压机的朋友们做一个分享。



1.Dl:2路开关量输入,24VDC



2.DO:COM1-5路继电器开关量输岀,coM22路继电器开关量输出;



3.Al:1Pt100温度输入,24~20mA变送输入,两组三相电流输入(配套CT);



4.通讯口:1RS485 MODBUS/ RTU Slave



5.控制器工作电源:AC20V~AC24V50Hz40VA



6.显示量程,



①、油温:0~150;精度:±1



②、气温:0~150:精度:±1



③、运行时间:0~99999小时



④、电流显示量程:0~999A



⑤、压力:0~1.60MPa。精度;0.01Mpa



7.电机保护:本控制器对主电机和风扇电机均具有以下五种基本保护功能,



①、堵转保护:启动结束后,当工作电流达到设定电流的四至八倍时,动作时间≤025



②、短路保护:只要检测电流达到设定电流的八倍以上时,动作时间≤0.2s:



③、缺相保护:当任何一相电源缺相时,动作时间等于设定时间



④、不平衡保护:任何两相间电流相差60~75%,动作时间≤5s:;

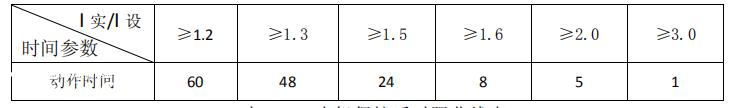

⑤、过载反时限保护特性(时间单位为秒),见下表。倍数=I/I设定



当电机运行电流大于或等于设定电流的1.2倍至30倍时按下表的过载倍数及动作时间延时动作。


8.温度保护:当检测到的实际温度大于设定温度时,动作时间≤25:



9.输出继电器触点容量:250V5A:触点寿命500000
