如何解决昆西空压机控制器断相报警故障现象

上海统将实业有限公司的专业工程师会在近几次的文章中与大家分享下空压机相关的一些故障现象的排查及处理，旨在与对螺杆空压机感兴趣的各位同仁分享交流。

今天要分享的故障现象如下：

机组启动后,电机运转5秒时报警停机,报警内容：主机断相C

故障分析及检查过程

1、确认报警信息含义

查看了昆西空压机的相关参数,发现一项参数:断相保护:5.0S。查看PLOT参数表,该项注解为:缺相时间设定≥20秒时,缺相保护不起作用。故本次报警实则系控制器检测到缺相引起。确定是由由互感器穿线错误造成的控制器断相报警故障现象。

2、排查缺相原因

造成缺相故障有4点原因:1.电源缺相;2.接触器缺相;3.电机缺相;4.控制器误报。

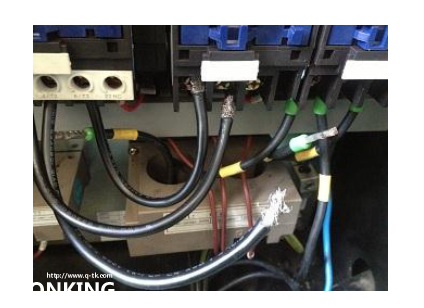

现场测量电源三相电压正常;接触器吸合后,电源侧及电机侧三相电压也正常;电机启动后声音正常,拆除电机线,测量三相线圈通断(U1和U2,Ⅵ和W2,Ⅵ1和V2)无异常;确认启动后电流变化时发现主电机一项电流为0A,检查互感器接线,无松动及接错,检查穿入互感器的主电机引线,发现两个孔分别穿入的引线号为W2-U1和W1U2,根据三角接法判断互感器穿入的引线组错误。

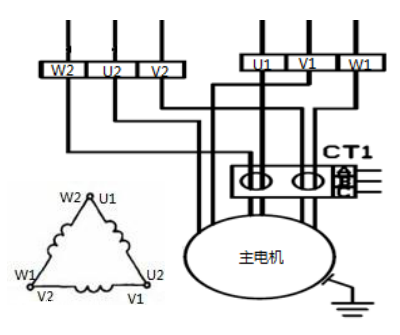

对于POT控制器(直接检测相/线电流)来说,正确的互感器穿线组合应该是W2-∪1/U2V1/W1V2中的任意两组。对于具备CMC控制器的机组，其内部程序会自动将相电流换算成线电流,故其互感器只需要穿入两相单根引线即可。

故障处理方法：将穿入互感器的电机引线重新组合。重新穿入电机引线后机组正常启动。

经验小结

在处理本次故障的检査缺相原因步骤时遇到瓶颈,当详细询问使用者后得知昆西空压机主电机曾经拆除保养，通过这个点终于找到突破口。以此提醒在处理故障时若找不到头绪,一定不要着急，通过中医学上的“望闻问切”同样能顺利查出故障并处理完善的。
