大有学问的空压机安装

发布日期: 2018-09-27 16:49:43 编辑: master 浏览量: 576

空压机的安装大有学问,整个安装合理,空间运用率能得到提升的同时,管道各方面的成本也能降低,还能保证整个空压机的运行顺畅才是关键。现在上海统将实业有限公司的工程师就和大家图文并茂的探讨下空压机安装方面的建议。

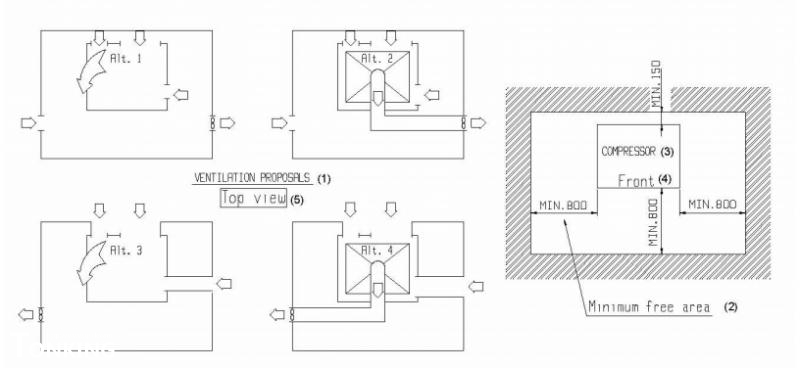

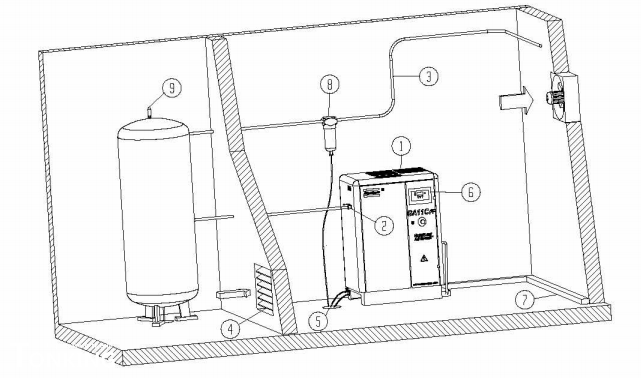

压缩机房示例

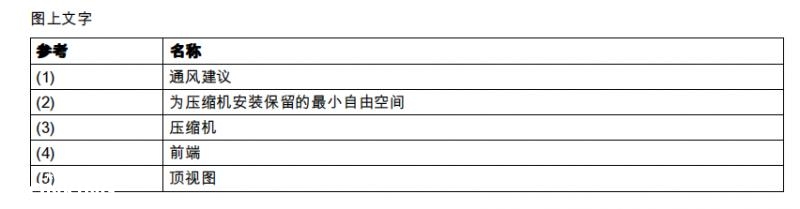

说明

1.在适于承载其重的坚固水平地面上安装空压机机组。机组顶部与天花板之间的下限距离应为 900 毫米( 35 英寸)。贮气罐不得用螺栓固定在地面上。墙壁与空压机背板之间的下限距离必须为 150 毫米( 5 . 9 英寸)。

2 .压缩空气出口阀门的位置。为便于在保养过程中检查干燥机,请在空气出口阀门和空气管网之间提供活动连接。关闭阀门。连接至空气管网。

3.空气出口管的压降可通过以下公式计算: dp = L x 450 xQC 1. 85 ) l ( d 5 xp )

d = mm 为单位的出口管内

dp =压降(建议上限值二 0 . 1 bar/1.5 psi )

L = m 为单位的出口管长度

P= ba ra)为单位的空压机出口处的绝对压力

QC =以比为单位的空压机排气

4.通风:进口栅格和通风风扇在安装时应避免冷却空气再循环进人空压机或干燥机。进人栅格的上限空气速度为 5 /秒( 16 . 5 英尺/

通过冷却空气风道的上限允许压降为 30 帕( 0 . 12 英寸水柱)。

如果大于该值,则需要在风道出口处使用风扇。请向阿特拉斯昆西上海统将实业咨询。

对于方案 1 3 .可通过以下公式计算得出用以限制空压机房温度的必需通风

Qv =1 . 16 N/dT (对于未配备可选干燥机的机组)

Qv =1 . 16N + 0 . 6 ) /dT (对于配有可选干燥机的机组)

Qv = m3/s 为单位的必需通风

N = kw 为单位的空压机的轴功率

dT=空压机房的温升

对于方案 2 4 :在压头等于空气风道中的压降时,风扇容虽应该与空压机的风扇容且匹配。

5.通向排污收集器的排污管不得浸在排污收集器的水中。阿特拉斯昆西空压机提供油水分离器(类型为OSD ) ,用于将油的主要部分从冷凝水中分离出来.以确保冷凝水符合环境规范的要求。

6.控制面板的位置。

7.主电源电缆进线口的位置。

8.类型为DD的过滤器作一般过建用途(可选)。该过滤器可除小至 1 微米的固体颗粒。含油上限为可在 0.5mg/m3  。可在DD过器的下游安装类型为PD的高效过滤器(可选)。该过滤器可滤除小微米的固体颗粒。含油上限为 0 . 01 mglm3 。过滤器的下游安装 QO 类型的过淀器。 po 的高效过淀器(可选)。该过滤器可淮除小至 0 . 01 如果不需要油燕汽和气味,则应在 PO 建议在过滤器间使用旁通管和阀门,以便在保养过程中可以隔离过滤器,而无需动到空压机

9.安全阀
